Video Instelbare Hakhoogte

Eindmaquette

Dit is mijn uiteindelijke maquette.

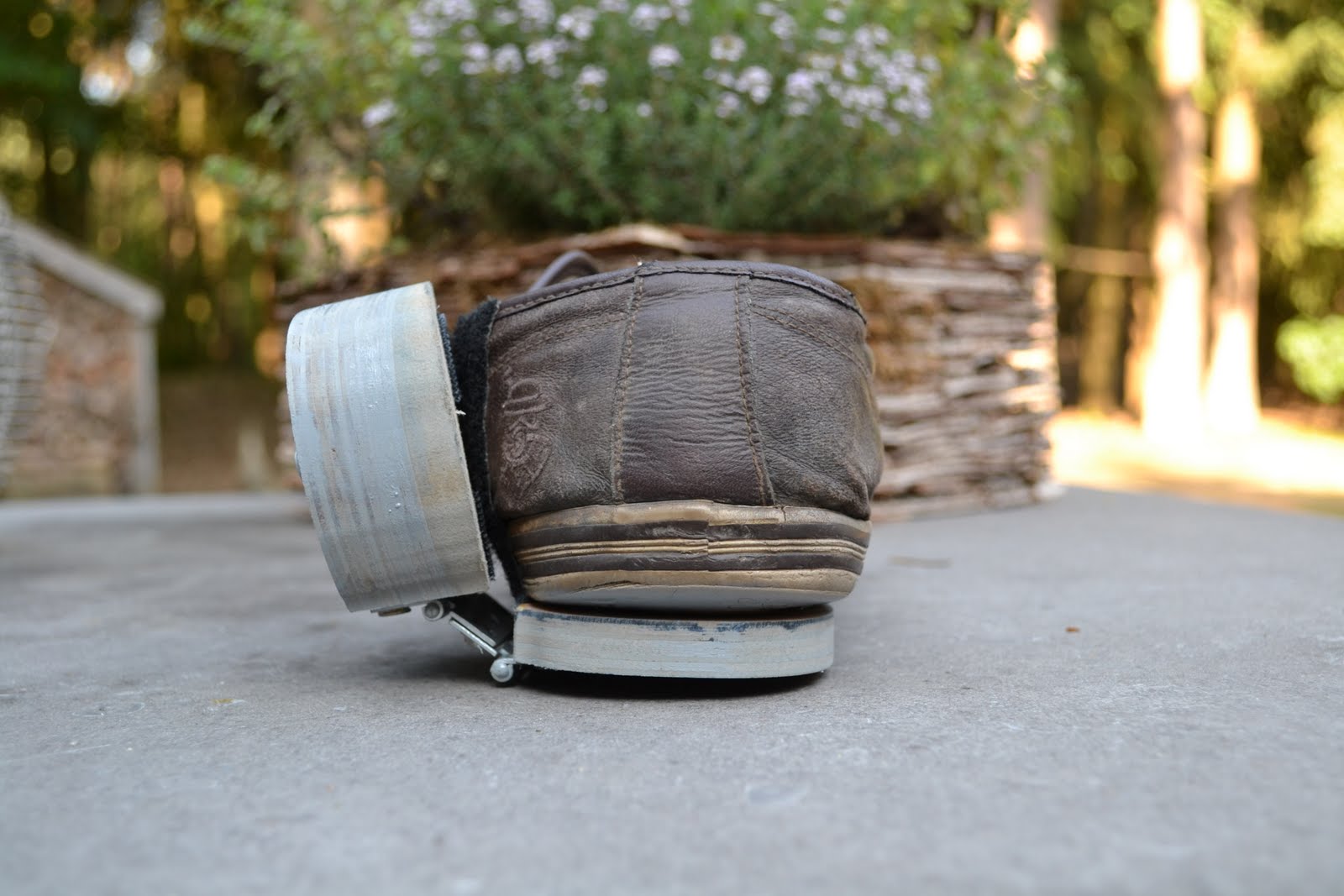

Ik ben gegaan voor stevigheid, de zool is zeer stabiel door het grote loopvlak. Wat voor mensen met een prothese een must is. Het systeem om de hoogte in te stellen is ook zeer basic, en werkt vlot (zie video).
Er zit in totaal 42mm hoogteverschil tussen de 2 standen.

Kleine test

Hier heb ik geprobeerd om voorgaand systeem te verbeteren. Enerzijds heb ik de hiel uit schuim gemaakt, om gewicht te besparen. Tijdens het stappen was er echter geen groot verschil voelbaar qua gewicht. Bovendien is gebleken dat ik het gewicht van het omklapbare deel nodig had om de beweging van het verstellen makkelijk te kunnen maken.

Ook heb ik geprobeerd om de scharnieren te vervangen door gewoon bvb een lap stof, of hier plakband. Maar bij het testen bleken dan duidelijk de voordelen van de scharnieren. Door ze op een bepaalde manier aan elkaar te verbinden (zie onderstaande foto) komt de hiel in opstaande positie hoger dan de grond. en in neergeklapte positie komt hij zo goed als volautomatisch op de juist plek.

De conclusie die ik uit dit experiment kan trekken is dat ik best blijf bij het uitwerken van het bestaande idee in hout en met scharnieren.

Velcro

Het is gebleken dat magneten gebruiken om de schoen in opklapbare positie te houden niet het beste idee was.
Om de hiel langs de onderkant op zijn plaats te houden werken ze wel, maar op de zijkant moet je dan ofwel een magneet aan de zijkant van je schoen hangen, ofwel een stuk metaal op de zijkant van je schoen plakken. In beide gevallen verlies je een deel van de flexibiliteit van je schoen, en dus comfort.
Ik heb ook eens geprobeerd met Velcro. Dit werkte zeer goed. Je behoudt de flexibiliteit op de zijkant van de schoen, en bovendien moet je bij het omklappen van de hiel in opstaande positie deze niet steeds op exact de juiste positie zetten, omdat de velcro een groot contact oppervlak heeft. wat bijdraagt aan het gebruiksgemak.
Velcro is misschien niet zo mooi, maar deze kan makkelijk ingewerkt worden in de zijkant van de schoen, dmv hetzelfde kleur te gebruiken, zodat je het zelfs niet ziet. Of misschien wil je net dat mensen het wel zien, en kan het bijdragen tot het design van de schoen. Veel mogelijkheden dus.

Nieuwe richting ingeslagen.

In plaats van het verstelbare deel van de hiel onder de schoen te laten omklappen, laat ik het nu langs de zijkant omhoog en naar beneden klappen.
Dit heeft vele voordelen:

@ de hoogte van de hak maakt niet uit, want deze klapt weg langs de buitenkant van de voet van de gebruiker.
@Je kan ook een groot steunvlak/contactoppervlak met de schoen maken, dat even hoog is in beide posities.

Verder heb ik ook al nagedacht over de systemen die ik zal gebruiken.
Enerzijds gebruik ik scharnieren, 2, dit heeft als voordeel dat de hiel wanneer deze dan opgeklapt wordt dat hij niet op de grond hangt, maar dat hij een beetje hoger hangt. anders bij het stappen zou dit hinderlijk zijn.

De manier om de hiel in positie te houden zou ik doen met magneten. Deze zijn zeer sterk en toch makkelijk loskoppelbaar. bovendien maken ze een duidelijk hoorbaar geluid, wat voor feedback kan zorgen voor de gebruiker.

Het loskoppelen zelf zou ik gewoon opteren om een uitstekend deel langs de binnekant van de schoen te voorzien. De gebruiker zal dan met zijn andere voet het verstelbare deel loskoppelen, en met zijn ene voet over de andere stappen, en het verstelbare deel langs de buitenkant aan de schoen bevestigen.

Eerste prototypes

Dit idee is gebaseerd op een omklapbaar deel van de hak. De Hak wordt naar achteren geklapt zodat deze dan de hiel verhoogt.

Problemen van dit idee:

# Om tot een verschil in hakhoogte te komen moeten we elk deel minstens al 4 centimeter hoog maken, dus loop je op Buffalo's. want anders kan je het deel dat omklapt niet meer onder de schoen wegklappen. er is daar immers te weinig plaats.

# Er moet ook een afschuining geplaatst worden op de hiel, anders loop je helemaal niet stabiel.

# Wanneer de hiel in hoge positie staat, dan is het steunvlak van de hiel ten eerste zeer klein, en ten tweede zeer ver naar achter op de schoen geplaatst, waardoor men niet comfortabel kan staan.

Schoen met instelbare hakhoogte. Opdrachtstelling

Context

Een prothesedrager (een been geamputeerd) beschikt over één prothese die afgesteld is voor één schoen. Bij het dragen van schoenen met een hogere hak zal de gebruiker schuin lopen, aangezien de prothese, in tegenstelling tot de voet en het been, zich niet automatisch aanpast.
De onderbeenprothese wordt bij aankoop afgesteld voor een bepaalde schoen. Hierdoor is de gebruiker beperkt in keuze van schoenen die hij wil dragen.

Opdracht

De studenten zullen een schoen ontwikkelen waarbij de hakhoogte kan ingseteld worden zonder daarbij de handen te gebruiken. Bij het dragen van één andere schoen zal de ontwikkelde schoen ingesteld kunnen worden aan de hoogte van de andere schoen.
De gebruiker zal een duidelijke feedback krijgen van de schoen indien deze op de juiste hoogte is ingesteld. Er dienen 2 hoogteniveaus ingesteld te kunnen worden, één op lage hoogte en één op hoge hoogte (4cm).

Doormiddel van de bouw van verschillende prototypes zal de student in staat zijn de concepten  te testen. Belangerijke aspecten hierbij zijn: User interaction, feedback tussen schoen en gebruiker, ergonomie, eenvoudige instelbaarheid, fixatie tijdens het wandelen.
